消声器
ZP风管消声器

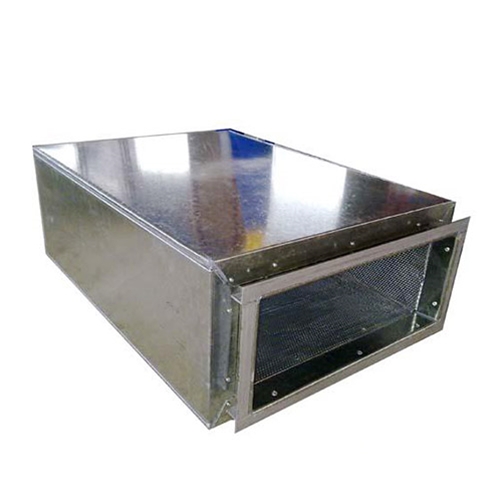

名称:ZP风管消声器

详细信息

ZP100型消声器系列是在国家通用图集T701-6消声器的基础上,吸收了国内外最新技术,设计的新产品,是国家建筑标准设计图集通用产品。标准号为97T710。  ZP100型消声器系列主要应用于各类通风空调系统中的噪声治理,可有效地降低空气动力性噪声,具有适用风量范围大、系列规格全、与标准 风管配套好、消声量高、气流阻力小、防火、防潮、防霉、防蛀等特点,特别适用于种类大型公共建筑,例如:广播电视大楼、影剧院、宾馆、写字楼等高层建筑的通风空调系统消声,也可适用于工业企业的通风系统消声。  ZP100型消声器为矩形片式结构,采用镀锌钢板制作,咬口拼接。共有49个规格,处理风量范围为720m /h-90000m /n(也可特殊定制),消声量为15dB(A)/m,压力损失14-55Pa(风速5-10010m/s)。ZP100型消声器片厚100mm,单节有效长度为1000mm,根据消声量需要及现场安装位置的不同,可几节消声器串联组合使用。经同济大学声学所测定,消声量为15db以上,压力损失为14-55Pa。

外形示意图

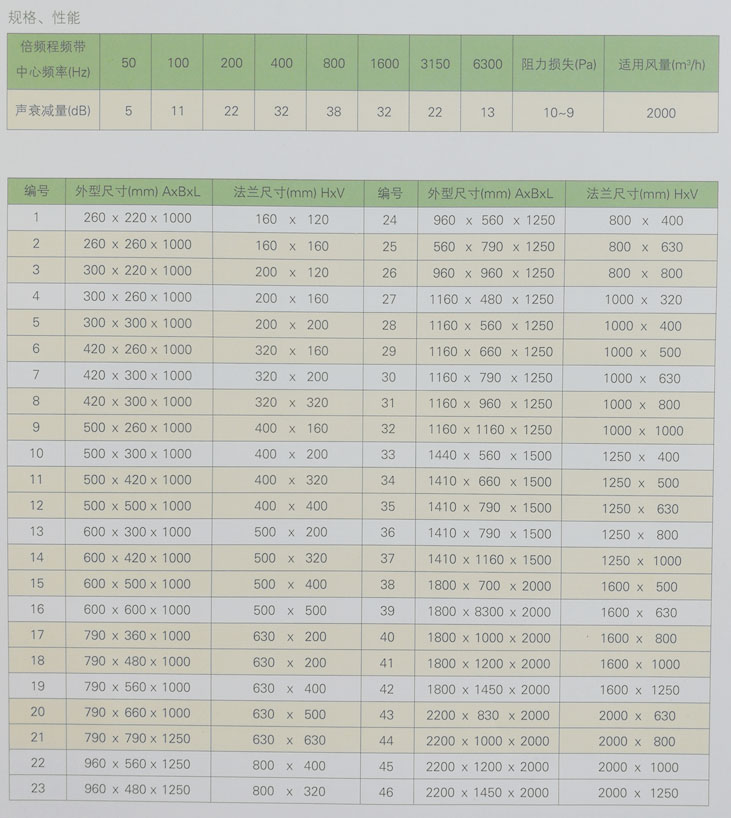

ZP100-型消声器规格选用表

*:为适应低空间的需要而要增加的非标准风管消声器

序号

型号

外形尺寸(mm

法兰接口尺寸(mm

设计风量(m3/h)

重量(kg

A

B

L

a

b

风速3~10m/s

1

ZP100(250×160)

550

360

1300

250

160

432~1440

25.8

2

ZP100(250×200)

550

400

1300

250

200

540~1800

48.0

3

ZP100(250×250)

550

450

1300

250

250

675~2250

49.7

4

ZP100(320×160)

620

360

1300

320

160

553~1844

48.5

5

ZP100(320×200)

620

400

1300

320

200

691~2304

51.0

6

ZP100(320×250)

620

450

1300

320

250

864~2880

54.5

7

ZP100(320×320)

620

520

1300

320

320

1106~3686

58.8

8

ZP100(400×200)

700

400

1300

400

200

864~2880

54.5

9

ZP100(400×250)

700

450

1300

400

250

1080~3600

57.9

10

ZP100(400×320)

700

520

1300

400

320

1350~4500

62.4

11

ZP100(400×400)

700

600

1300

400

400

1728~5760

67.6

12

ZP100(500×200)

750

400

1300

500

200

1080~3600

57.2

13

ZP100(500×250)

750

450

1300

500

250

1350~4500

62.3

14

ZP100(500×320)

750

520

1300

500

320

1728~5760

68.9

15

ZP100(500×400)

750

600

1300

500

400

2160~7200

70.0

16

ZP100(500×500)

750

700

1300

500

500

2700~9000

76.3

17*

ZP100(630×200)

970

410

1450

630

200

1361~4536

76.3

18

ZP100(630×320)

970

460

1450

630

250

1701~5670

79.7

19

ZP100(630×400)

970

536

1450

630

320

2177~7258

85.3

20

ZP100(630×500)

970

620

1450

630

400

2721~9072

92.3

21

ZP100(630×630)

970

720

1450

630

500

3402~11340

100.6

22

ZP100(800×250)

970

860

1450

630

630

4286~14288

112.6

23*

ZP100(800×320)

1075

470

1450

800

250

2160~7200

91.3

24

ZP100(800×400)

1075

550

1450

800

320

2808~9216

97.7

25

ZP100(800×500)

1075

620

1450

800

400

3456~11520

104.7

26

ZP100(800×630)

1150

730

1450

800

500

4320~14400

120.6

27

ZP100(800×800)

1150

900

1450

800

630

5400~18000

143.7

28

ZP100(1000×250)

1150

1050

1450

800

800

6912~23040

162.1

29*

ZP100(1000×320)

1425

500

1600

1000

250

2700~9000

129.8

30

ZP100(1000×400)

1425

550

1600

1000

320

3456~11520

141.0

31

ZP100(1000×500)

1425

650

1600

1000

400

4320~14400

149.6

32

ZP100(1000×630)

1425

750

1600

1000

500

5400~18000

166.5

33

ZP100(1000×800)

1425

900

1600

1000

630

6814~22680

184.1

34

ZP100(1000×1000)

1425

1050

1600

1000

800

8640~28800

213.1

35

ZP100(1250×320)

1425

1300

1600

1000

1000

10800~3600

233.0

36*

ZP100(1250×400)

1500

600

1600

1250

320

4320~14400

147.4

37

ZP100(1250×500)

1500

700

1600

1250

400

5400~18000

158.6

38

ZP100(1250×630)

1500

850

1600

1250

500

6750~22500

173.2

39

ZP100(1250×800)

1500

950

1600

1250

630

8505~28350

189.6

40

ZP100(1250×1000)

1500

1150

1600

1250

800

10800~36000

220.2

41

ZP100(1250×1250)

1500

1400

1600

1250

1000

13500~45000

247.8

42

ZP100(1600×500)

1990

800

1600

1600

500

8640~28800

218.7

43

ZP100(1600×630)

1990

950

1600

1600

630

10886~36290

241.7

44

ZP100(1600×800)

1990

1120

1600

1600

800

13824~46080

280.3

45

ZP100(1600×1000)

1990

1350

1600

1600

1000

17280~57600

315.6

46

ZP100(1600×1250)

1990

1620

1600

1600

1250

21600~72000

356.2

47

ZP100(2000×800)

2420

1120

1600

2000

800

17280~57600

344.1

    48

ZP100(2000×1000)

2420

1350

1600

2000

1000

21600~72000

363.2

49

ZP100(2000×1250)

2420

1580

1600

2000

1250

27000~90000

412.2

注:1、若需要更大规格的消声器,可按国家标准风管所列法兰尺寸设计制造;

2、镀锌钢板风管法兰宽度按2002年规范制作,玻镁风管法兰宽度按50mm制作;

3、为了同用户的安装尺寸保持一致,若用户没有注明,法兰不打孔。
